前面学习了 8086 CPU 通过从 CS：IP 指向的内存取指令并执行，内存中数据的方法为 DS：[xxx]，以及栈的相关知识。从这里开始，我们正式开始编写汇编代码，来体验下真正和 CPU 寄存器打交道的乐趣。

第一个程序

程序如下：

assume cs:codesg
codesg segment

start: mov ax,0123H
	   mov bx,0456H
	   add ax,bx

	   mov ax,4c00h
	   int 21H
codesg ends
end

汇编语言中包含汇编指令和伪指令，汇编指令是最终要编译成机器码的，而伪指令没有对应的机器码，是由编译器执行的指令，编译器根据伪指令来进行相关的编译工作。

上面的程序中出现了三种伪指令分别是:

  • assume cs:codesg

  • xxx segment

    ……

    xxx ends

  • end

assume 伪指令的含义是假设，可以将有特定用途的段和相关寄存器关联起来

segment 和 ends 是成对使用的伪指令，segment说明一个段的开始

end 是汇编程序结束标志

mov ax,4c00h 和 int 21H 是程序的返回，就像高级语言中的 return。

计算 2 的 3 次方，代码如下：

assume cs:abc
abc segment
	mov ax,2
	add ax,ax
	add ax,ax

	mov ax,4c00h
	int 21H
abc ends
end

[bx]

mov ax [bx] 命令的含义为将一个内存单元的内容送入 ax 中，这个内存单元的长度为 2 字节，存放一个字，偏移地址在 bx 中，段地址在 ds 中。

loop

loop 指令的格式是：loop 标号，其中需要循环的次数通常放在 cx 中，CPU 在执行 loop 指令的分为 2 步：

  • （cx）= （cx）- 1
  • 判断 cx 中的值，不为零则跳转到标号处执行程序，如果为零则向下执行

用 loop 指令计算 2 * 3，代码如下

assume cs:codesg
codesg segment
	mov ax,0
	mov cx,3
s:  add ax,2
	loop s

	mov ax,4c00h
	int 21H

codesg ends
end

在汇编程序中，数据不能以字母开头。例如 1234H 在汇编源程序中可以直接写 1234H，而 A000H 在汇编源程序中要写成 0A000H。

[bx] 和 loop 综合应用

计算 ffff:0 ~ ffff:b 单元中的数据的和，代码如下：

assume cs:code
code segment
	mov ax,0ffffh
	mov ds,ax
	mov bx,0
	mov dx,0
	mov cx,12
s:  mov al,[bx]
	mov ah,0
	add dx,ax
	inc bx
	loop s

	mov ax,4c00h
	int 21H
code ends
end

其中 inc bx 表示 bx 中的内容加 1 。

段前缀及其应用

我们知道 mov ax，[bx] 表示把一个内存单元的数据的放入 ax 中，偏移地址由 bx 给出，段地址默认在 ds 中。也可以显示的给出段地址，例如：mov ax，ds：[bx]。8086 有 4 个 16 位段寄存器，分别为 CS、DS、SS、ES，那么很显然 mov ax，[bx] 默认的 ds 段地址也可以由 CS 或 SS 或 ES 显示的给出，如以下所示的都是合法的：

  • mov ax，cs:[bx]
  • mov ax，ss:[bx]
  • mov ax，es:[bx]

段前缀应用举例：将内存 ffff:0 ~ ffff:b 中的内容复制到 0020:0 ~ 0020:b 中，代码如下：

;将内存 ffff:0 ~ ffff:b 中的内容复制到 0020:0 ~ 0020:b 中
assume cs:code
code segment
	mov ax,0ffffh
	mov ds,ax
	mov ax,0020h
	mov es,ax
	mov bx,0
	mov cx,12

s:	mov dl,[bx]
	mov es:[bx],dl
	inc bx
	loop s

	mov ax,4c00h
	int 21H
code ends
end

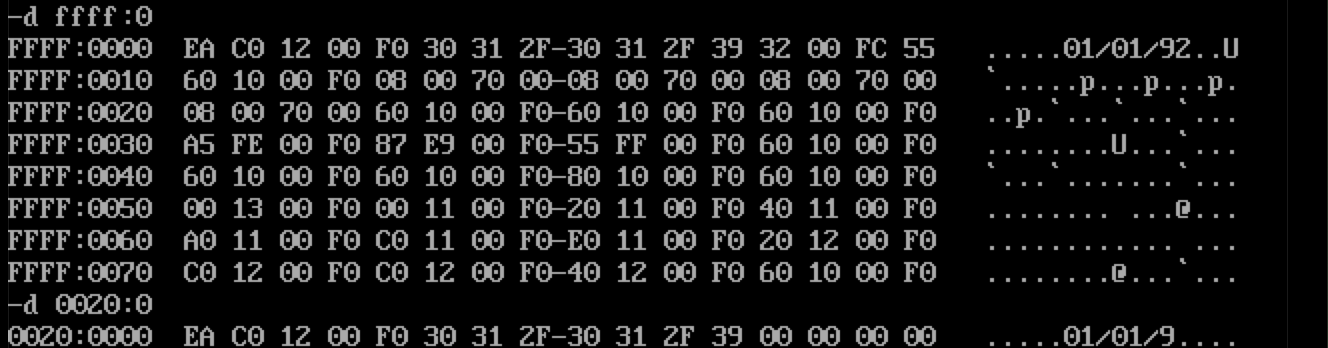

编译执行完成后用 debug 查看内存情况，发现程序正确执行，把 ffff:0 ~ ffff:b 中的内容复制到了 0020:0 ~ 0020:b 中。

1
1

在程序中使用数据

之前的列子我们用到的数据都是在寄存器或者在内存中，比如计算 2 的 3 次方，数据直接放在寄存器中，把某段内存中的数值累加等。比如要计算已知的 n 个数的和该怎么做呢？当然可以把这个 n 个数放到内存中，累加计算其和，但是把这 n 个数放在内存中的什么地方呢？随便拿一块内存来存放数据操作系统允许你这样干吗？其实我们有两种方法取得一块合理的内存来使用，一是在操作系统装载程序的时候为程序分配内存，另一种方法是在程序中向操作系统申请内存。这里我们只讨论在操作系统装载程序为程序分配内存的情况。就像高级语言定义变量一样，汇编也可以定义一个段来存储数据。我们可以使用 db、dw、dd 来定义，它们的具体意义如下：

  • db 定义字节类型变量，一个字节数据占1个字节单元，读完一个，偏移量加 1
  • dw 定义字类型变量，一个字数据占2个字节单元，读完一个，偏移量加 2
  • dd 定义双字类型变量，一个双字数据占4个字节单元，读完一个，偏移量加 4

例如我们要计算 0123H,0456H,0789H,0abcH,0defH,0001H,0002H,0003H 这 8 个数据的和，结果存在 ax 中，代码可如下所示：

assume cs:code
code segment
	dw 0001H,0002H,0003H,0004H,0005H,0006H,0007H,0008H
	mov bx,0
	mov ax,0
	mov cx,8
s:  add ax,cs:[bx]
	add bx,2
	loop s

	mov ax,4c00h
	int 21H
code ends
end

上面的代码编译链接后用 debug 查看，显示如下：

2
2

发现第一条指令并不是我们真正需要 CPU 执行的指令，真的指令从第 17 个字节开始，前面的 16 个字节其实是我们定义的 8 个数据。要想让 CPU 执行指令，在上面的代码中可以加入 start 标号，代码修改为下面的样子：

assume cs:code
code segment
	dw 0001H,0002H,0003H,0004H,0005H,0006H,0007H,0008H
start:	mov bx,0
		mov ax,0
		mov cx,8
    s:	add ax,cs:[bx]
		add bx,2
		loop s

		mov ax,4c00h
		int 21H
code ends
end start

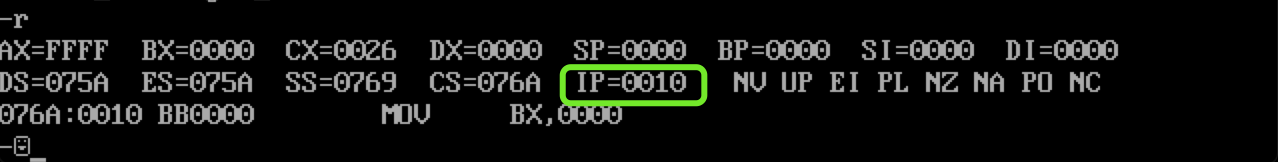

这时候发现 IP 为 10H 才是我们希望 CPU 执行的指令

3
3

总结

通过本次学习，我们编写了第一个汇编程序，知道了常用的伪指令：assume、segment ends、end，明白了 [bx] 和 loop 的用法，学习了段前缀及其用法，掌握了在程序中使用数据的方法，并且清楚了 start 标号的用途，收获颇丰，继续努力！
