本篇主要介绍 8086CPU 的转移指令。

转移指令

修改 IP 或 同时修改 CS 和 IP 的指令称为转移指令。也就是说转移指令是能控制 CPU 执行内存中某处代码的指令。

8086CPU 转移行为分类：

  • 只修改 IP ，称为段内转移，例如：jmp ax

    根据转移指令对 IP 修改范围，段内转移又可以分为：

    • 短转移：修改范围为 -128 ~ 127，2^7 = 128
      • 近转移：修改范围为 -32768 ~ 32767，2^15 = 32768
  • 同时修改 CS 和 IP ，称为段间转移，例如：jmp 1000:0

依据位移进行转移的 jmp 指令

jmp short 标号（转到标号处执行指令）

  • 8 位位移 = “标号”处的地址 - jmp 指令后的第一个字节的地址
  • short 指明此处的位移为 8 位位移
  • 8 位位移的范围为 -128 ～ 127 ，用补码表示
  • 8 位位移由编译程序在编译时算出

jmp near ptr 标号 16 位位移

例如下面的程序:

assume cs:codesg
codesg segment
	start:  mov ax,0			;长度为3
			jmp short s 		;长度为2
			add ax,1			;长度为3
        s:  inc ax			    ;长度为1
			mov ax,4c00h
			int 21H
codesg ends
end start

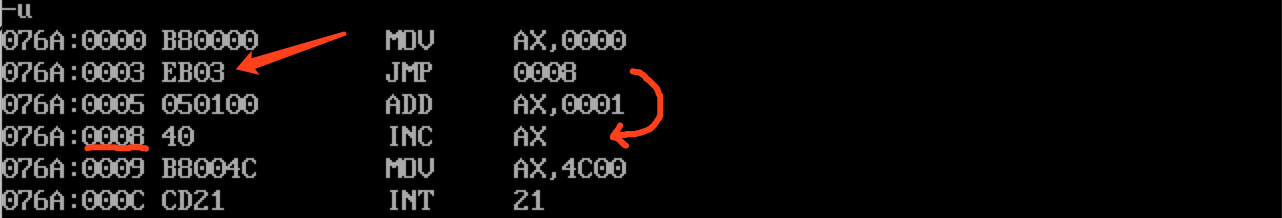

当程序执行完后 ax 中的内容为 1 ，因为执行 jmp short s 后跳过了 add ax，1。从 debug （下图所示）中可以清楚的看到 jmp short s 直接由编译器编译成了 jmp 0008。来验证一下上面的计算方法 “8 位位移 = “标号”处的地址 - jmp 指令后的第一个字节的地址”，标号处的偏移地址为 8（3+2+3） ，jmp 指令后的第一个字节的地址为 5（3+2），即 8 位位移为 3，也就是下图中 jmp 处对应的机器码 EB03 中的 03。

3
3

我们在上面的 jmp 指令前后各加一条指令再来验证下，代码如下：

assume cs:codesg
codesg segment
	start:  mov ax,0			;长度为3
			mov bx,0			;长度为3
			jmp short s 		;长度为2
			add ax,1			;长度为3
			add ax,1			;长度为3
        s:  inc ax			    ;长度为1
			mov ax,4c00h
			int 21H
codesg ends
end start

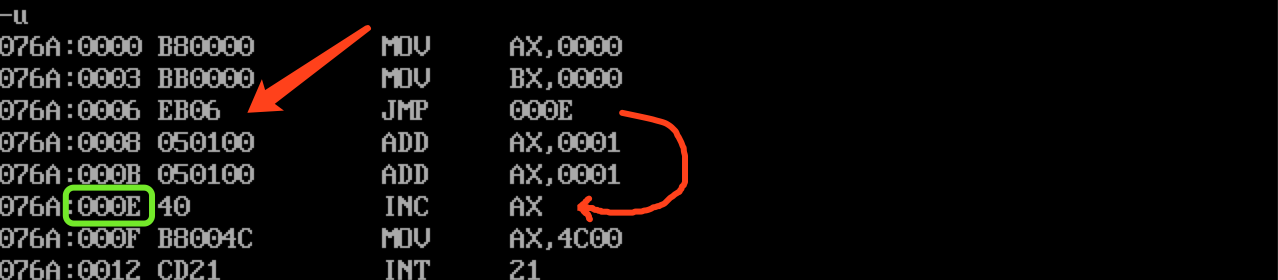

标号处的偏移地址为 14，jmp 指令后的第一个字节的地址为 8，则 8 位位移为 6。如下图所示。

4
4

“jmp near ptr 标号” 和 “jmp short 标号” 的功能相近，实现的段内近转移，它的功能为：

  • 16 位位移 = “标号”处的地址 - jmp 指令后的第一个字节的地址
  • near ptr 指明此处的位移为 16 位位移
  • 16 位位移的范围为 -32768 ～ 32767 ，用补码表示
  • 16 位位移由编译程序在编译时算出

转移的目的地址在指令中的 jmp 指令

“jmp far ptr 标号” 实现的是段间转移，也称为远转移，功能如下：

  • （CS）= 标号处所在段的段地址
  • （IP）= 标号在段中的偏移地址

far ptr 表明了指令用标号段的段地址和偏移地址来同时修改 CS 和 IP。代码如下所示：

assume cs:codesg
codesg segment
	start:  mov ax,0
			mov bx,0
			jmp far ptr s
			db 256 dup (0)
        s:  add ax,1
			inc ax
			mov ax,4c00h
			int 21H
codesg ends
end start

在 debug 中能够清楚的看到 jmp far ptr s 要跳转的段地址和偏移地址

5
5

转移地址在内存中的 jmp 指令

转移地址在内存中的 jmp 指令有两种方式：

  • jmp word ptr 内存单元地址（段内转移）
  • jmp dword ptr 内存单元地址（段间转移）

“jmp word ptr 内存单元地址” 的功能是从内存单元地址开始处存放着一个字，是转移的偏移地址。

“jmp dword ptr 内存单元地址” 的功能是从内存单元地址开始处存放着两个字节，高地址处的字是转移的目的段地址，低地址处是转移的目的偏移地址。

jcxz 指令

jcxz 是条件转移指令，指令格式为：jcxz 标号（如果 cx 的值为 0，跳到标号处执行），所有的条件转移指令都是短转移。

loop 指令

loop 指令为循环指令，指令格式为：loop 标号 （如果 cx 的值为不为 0 ，跳到标号处执行），所有的循环指令都是短转移。
